因为没有专利权就被用于PNG是吧，哈基LZ77，你这家伙

详细内容都在W3C提供的网页上了，自己看吧，我都还没看完呢QAQ。

编码流程如下：

• 通道提取

  • Reduced images提取方法：Adam7



    Adam7算法提取出的各层子图，可以看到在图片早期显示中屏幕像素间有明显的从左往右的内插

• 行像素串行化

• 过滤

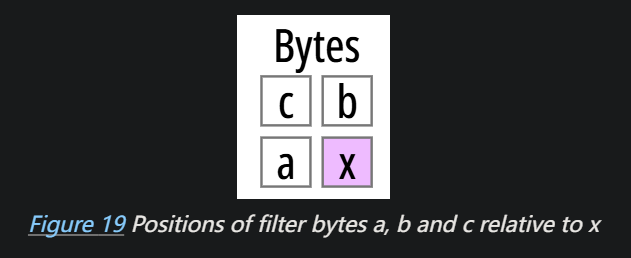

  • PNG中定义了过滤器方法0(Filter method 0)，其中包括5种过滤器类型：

Type	Name	Filter Function	Reconstruction Function
0	None	$Filt(x)=Orig(x)$	$Recon(x)=Filt(x)$
1	Sub	$Filt(x)=Orig(x)-Orig(a)$	$Recon(x)=Filt(x)+Recon(a)$
2	Up	$Filt(x)=Orig(x)-Orig(b)$	$Recon(x)=Filt(x)+Recon(a)$
3	Average	$Filt(x)=Orig(x)- \\ floor((Orig(a)+Orig(b))/2)$	$Recon(x)=Filt(x)+ \\ floor((Orig(a)+Orig(b))/2)$
4	Paeth	$Filt(x)=Orig(x)- \\ PaethPredictor(Orig(a),Orig(b),Orig(c))$	$Recon(x)=Filt(x)+ \\ PaethPredictor(Recon(a),Recon(b),Recon(c))$

Paeth_filter

p = a + b - c
pa = abs(p - a)
pb = abs(p - b)
pc = abs(p - c)
/* 此处的比较分别表示：
* b与c差别较小，说名可能a与x差别较小
* a与c差别较小，说明可能x与b差别较小
* c与x差别较小
*/
if pa <= pb and pa <= pc then Pr = a
else if pb <= pc then Pr = b
else Pr = c
return Pr

• 压缩
  • Deflate
• 分块
• 转换数据流
